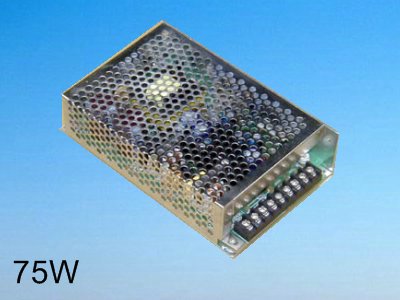

75W白殼系列
 |
主要性能指標： SKDX-075-4C典型應用
輸入條件:
輸入電壓 AC： 85V∽265V Pmax=75W
DC：100V∽370V Pmax=75W
輸出條件:
各路輸出電壓 V1 V2 V3 V4
+5V +12V -12V 24V
輸出電流 5A 1A 1A 1A
電壓穩定度 ±0.5% ±0.5% ±0.5% ±2.0%
負載穩定度 ±1.0% ±2% ±2% ±3%
電壓調節范圍 ±10%
紋波及噪聲Vp-p 1.0%, or.100mV
輸出極性 V1，V4獨立地 。V2，V3共地。
保持時間 大于 20ms
保 護 輸出短路,過載,過熱自動保護。且有自恢復功能。
環 境 工 作 溫 度： -10℃--55℃
儲 存 溫 度 ：-25℃--85℃
電磁兼容 符合EIC61000. GB/T17626。相關規定。
安 全 一次---機殼，AC:2KV。二次---機殼，DC:0.5KV。
一次---二次，AC:2KV。(I=10MA測試.)
沖擊電壓：5KV
結 構 冷卻形式自然冷卻， 尺寸 ：160×98×40 mm
重 量 0.5Kg
|
規格型號 |
輸出電壓（V）/電流（A） |
備注 | |||
|
V1 |
V2 |
V3 |
V4 | ||
|
SKDX-075-1A |
5V/15A |
12V/6A |
24V/3A |
48V/1.5A |
單路輸出 |
|
SKDX-075-2B |
12V/5A |
12V/1A |
雙路輸出，兩路隔離 | ||
|
SKDX-075-3B |
5V/8A |
12V/2A |
-12V/1A |
三路輸出，±12V共地 | |
|
SKDX-075-4C |
+5V/5A |
+12V/1A |
-12V/1A |
24V/1A |
四路輸出，V1，V4共地，±15V共地 |
附：產品說明書 下載
